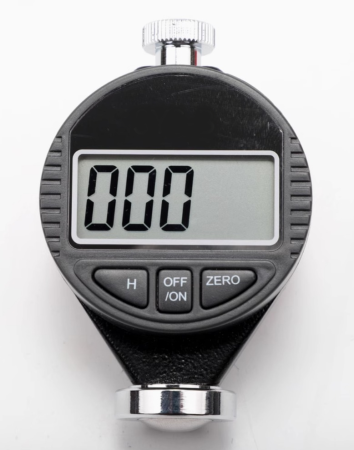

Твердомер сырых форм и стержней цифровой, тип B

Твёрдость, плотность и прочность литейной формы связаны между собой. Чем выше плотность, тем больше твёрдость и плотность формы. Для измерения твёрдости используют специальный прибор - твердомер, в корпусе которого помещается шарик диаметром 12,7 мм, половина которого выступает из корпуса. Для замера твёрдости формы, прибор прижимают к её поверхности. Чем глубже вдавливается шарик, тем сильнее сжимается пружина и тем больше значение отображается на экране прибора. Низкая твёрдость формы (малая плотность) соответствует 20...30 единицам прибора, высокая твёрдость - 85...90 единицам.

Твердомер предназначен для измерения поверхностной твердости сырых форм и стержней, а также для определения текучести формовочных смесей на формовочных и стержневых участках, в службе ОТК литейных цехов, в экспресс-лабораториях, цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.

Твердость поверхности песчаных форм оценивается с помощью трех моделей: A, B и C.

• Тип A: Для ручного или механического формования под низким и средним давлением мелкодисперсного песка (сердцевины).

• Тип B: Для ручного или механического формования под низким и средним давлением мелкого и крупнозернистого песка (сердцевины).

• Тип C: Для испытания поверхности формовочного песка под высоким давлением.

Модель B является наиболее часто используемой для определения твердости поверхности влажного формовочного песка (сердцевины) и для получения технических параметров, необходимых для разработки процесса формования.

Прибор используется для определения твердости поверхности влажного формовочного песка (сырых форм и стержней) и определения технических параметров для разработки процесса формования.

Технические данные:

• Усилие сжатия, мм 2,50
• Максимальная нагрузка, гр 980
• Нагрузка под давлением, гр 50
• Форма и размер индентора, мм
• Шар Ø12.70
• Погрешность, отклонения, допуски Когда показания дисплея находятся в любом значении - относительное усилие прижимного устройства равно + 5%/ Когда показание возвращается к 0-му разряду, допуск составляет 1%
• Габариты прибора, мм. 90 x 55 x 28mm

Способ использования:

1. Если значение на экране прибора не нулевое, установите значение «000» нажатием кнопки «ZERO».

2. При использовании прибор следует вдавить в песок на испытательной плоскости (ось твердости должна быть перпендикулярна плоскости песка).

3. Измеритель твердости фиксируется в плоскости датчика. При плотном контакте показание на экране останавливается на определенном значении.

4. Нажмите кнопку «HOLD» для фиксации показаний, запишите значение теста, затем снова нажмите кнопку «HOLD», чтобы показание на экране вернулось к нулю.

5. Проведите от 3 до 5 измерений, затем вычислите среднее значение твердости. Следуя этой инструкции, вы сможете оценить твердость песчаных форм и получить необходимые данные для дальнейшего анализа.
