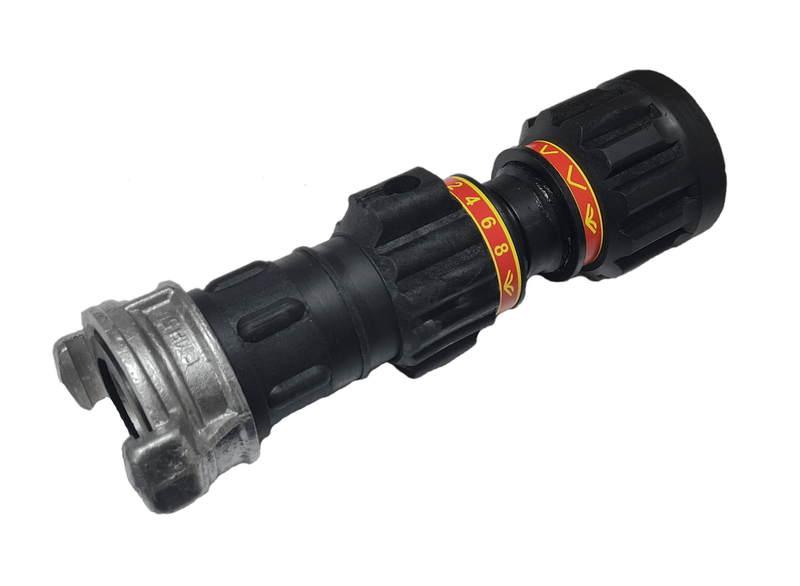

Ствол пожарный КУРС-10

Ствол пожарный ручной перекрывной комбинированный универсальный с регулируемым расходом КУРС-10 -

предназначен для формирования и направления сплошных или распыленных струй воды, пены низкой кратности, пены средней кратности, а также для перекрытия потока огнетушащего вещества.

Ствол формирует:

• Сплошную водяную струю;
• Распыленную водяную струю с регулированием угла факела распыла от 0° до 120°;
• Пенную струю (в комплекте с генератором пены).

Ствол пожарный ручной с регулируемым расходом КУРС-10 предназначен:

• для формирования и направления сплошной или распыленной струй воды;
• для формирования и направления струи воздушно-механической пены средней или низкой кратности (в комплекте с пеногенераторами);
• для защиты ствольщика от теплового воздействия защитной водяной завесой, с регулируемой степенью плотности экранирующего факела;

Конструкция ствола КУРС-10 обеспечивает:

• перекрытие потока огнетушащих веществ;
• ступенчатое изменение угла факела струи от сплошной до защитной завесы (1200);
• фиксацию положения головки управления расхода в заданном диапазоне;
•  усилие на органах управления не более 6 Н (6 кгс).

Ствол стандартного исполнения может работать с морской водой. Может применяться для комплектации пожарных машин и мотопомп, для внутренних и наружных пожарных кранов. Ствол КУРС-10 изготавливается в климатическом исполнении УХЛ, категории 1.1. Стволы обладают повышенной стойкостью к наружному и внутреннему коррозионному воздействию, т.к. их составные части выполнены из композитных материалов, нержавеющих сталей и латуни. Не имеют ограничений при работе с морской водой и водных растворов пенообразователей. Управление стволом осуществляется головкой расхода и головкой изменения геометрии струи. Универсальность и комбинированность ручного пожарного ствола обуславливается возможностью реализации в одном изделии функций стволов типа РС-50, РС-70, СВП-4, СРК, РСК, КРБ, РСП-50, РСП-70, РСКЗ-70, насадки НРТ. Ствол изготовляется в климатическом исполнении УХЛ для категории размещения 1.1 по ГОСТ 15150.

Характеристики:

• Условный проход (ДУ), мм 50 ÷ 65*
• Рабочее давление, МПа 0,4…0,6
• Расход сплошной струи, л/с 2…8 (шаг 2,0)
• Расход распыленной струи, л/с 2…8 (шаг 2,0)
• Дальность струй, м, не менее: - сплошной 30,- распыленной, с углом факела 40º 20
• Угол факела защитной завесы, град, не менее - завесы из основной струи 120
• Угол факела распыленной струи, град 0÷120
• Эффективная дальность распыленной струи, м, не менее 5
• Диаметр факела защитной завесы (120°), не менее, м - завесы из основной струи 6,0
• Рабочее давление подачи пенораствора, МПа 0,6
• Расход воды защитной завесы, л/с - завесы из основной струи 2,0-8,0
• Средняя интенсивность орошения распыленной струи, л/с·м2, (при угле факела 40°) не менее 0,1
• Расход раствора пенообразователя, л/с 6
• Дальность подачи пены стволом с пеногенератором, м - ГПН-КУРС-8 25, - ГПС-КУРС-8 20
• Кратность воздушно-механической пены (в комплекте с пеногенератором), не менее - ГПН-КУРС-8 12, - ГПС-КУРС-8 20

Габаритные размеры, не более, мм:

• длина 260
• высота 105
• ширина 105
• Масса, кг, не более 0,9
