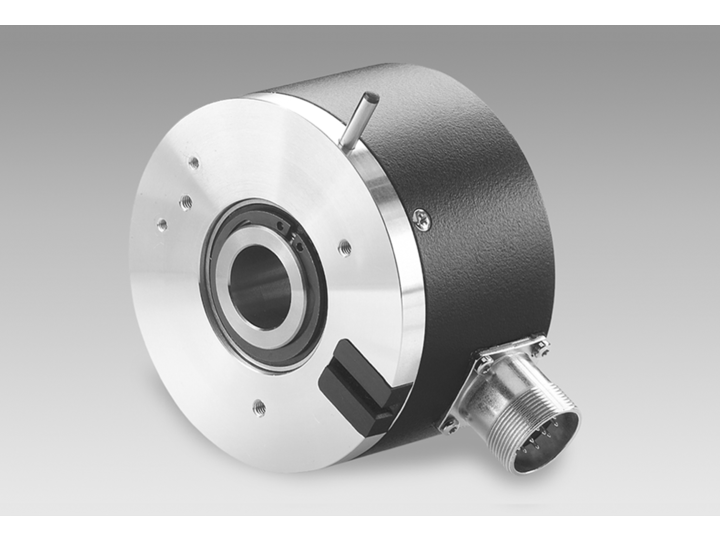

G1M2H

  • G1M2H
Стоимость уточняйте у менеджера
Производитель: Baumer
Артикул: Л-0038740
Код производителя: G1M2H
Запросить цену
Работаем с юридическими лицами, бюджетными организациями, ИП
По вопросам приобретения товара пишите на zakaz@lanfor.ru
Оплата по безналичному расчету согласно выставленному счету
Самовывоз - бесплатно, от 300 ₽ до пункта выдачи в Вашем городе, доставка от 500 ₽ "до двери"
Absolute encodersThrough hollow shaft up to ø25.4 mm

  • Encoder multiturn / SSI
  • Optical sensing method
  • Resolution: singleturn 13 bit, multiturn 12 bit
  • Through hollow shaft of 1" diameter
  • Electronic setting of zero point
  • Counting direction input
  • High resistance to shock and vibrations
  • Suitable for high positive, negative accelerations

Technical data - electrical ratings
Voltage supply
  • 10...30 VDC
Reverse polarity protection
  • Yes
Consumption w/o load
  • ≤50 mA (24 VDC)
Initializing time typ.
  • 20 ms after power on
Interface
  • SSI
Function
  • Multiturn
Steps per revolution
  • 8192 / 13 bit
Number of revolutions
  • 4096 / 12 bit
Absolute accuracy
  • ±0,025 °
Sensing method
  • Optical
Code
  • Gray or binary
Code sequence
  • CW/CCW coded by connection
Inputs
  • SSI clock
  • Control signals UP/DOWN inv. and zero
Output stages
  • SSI data: linedriver RS485
  • Diagnostic outputs push-pull
Interference immunity
  • DIN EN 61000-6-2
Emitted interference
  • DIN EN 61000-6-4
Diagnostic function
  • Self-diagnosis
  • Multiturn sensing
Approval
  • UL approval / E63076
Technical data - mechanical design
Size (flange)
  • ø90 mm
Shaft type
  • ø25.4 mm (through hollow shaft)
Protection DIN EN 60529
  • IP 54
  • IP 65 (optional)
Operating speed
  • ≤3800 rpm (mechanical)
  • ≤6000 rpm (electric)
Starting torque
  • ≤0,35 Nm (+25 °C)
Rotor moment of inertia
  • 2000 gcm²
Material
  • Housing: aluminium
  • Flange: aluminium
Operating temperature
  • -25...+85 °C
Relative humidity
  • 95 % non-condensing
Resistance
  • DIN EN 60068-2-6 Vibration ±0.75 mm - 10-58 Hz 10 g - 58-2000 Hz
  • DIN EN 60068-2-27 Shock 200 g, 6 ms
Weight approx.
  • 890 g
Connection
  • Connector M23, 12-pin
Baumer_Encoders_UL-E63076_EN_COC_81223928.pdf
Baumer_G1M2H_112A102_CAD.zip
Baumer_G1M2H_DS_EN.pdf
Baumer_G1M2H_G2M2H_II_DE_EN_81005044.pdf
