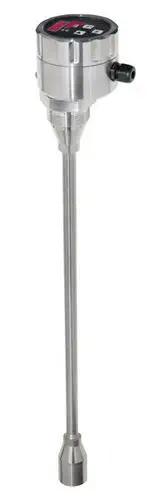

Hydrocont (Ex)S50 Гидростатический уровнемер

Гидростатическое измерение уровня наполнения, пригодное также для взрывоопасных зон

• Применение в гигиеническом исполнении
• Точная керамическая ячейка
• Яркий светодиод обеспечивает считывание показаний в незаметном месте
• Приборы серии Hydrocont® S50 со встроенной цифровой электронной оценкой представляют собой компактные датчики для измерения и контроля уровня наполнения.

Отличные характеристики, такие как высочайшая прочность к давлению и ударам, высокая стойкость к химикатам и коррозии, очень хорошая нечувствительность к температурным скачкам и электромагнитным помехам, высочайшая точность и долговременная стабильность, а также низкое влияние температуры позволяют использовать датчик во всех безнапорных емкостях для жидких сред, таких как вода, сточные воды, растворители, масло, шлам, смазка, чистящие средства и т.д.

Система измерения уровня Hydrocont® S50 встраивается в стенку емкости для среды. Среда контактирует непосредственно с керамической мембраной датчика без использования жидкости-посредника давления и вызывает там прогиб мембраны из-за гидростатического давления среды.
При максимальном прогибе мембрана контактирует с прочным керамическим носителем, благодаря чему мембрана без повреждений проходит через избыточное давление, например, 80-кратную номинальную нагрузку на датчик с диапазоном давления 0...50 мбар. Пропорциональный уровню заполнения сигнал давления керамической мембраны регистрируется процессором с высоким разрешением, корректируется в соответствии с настройками и преобразуется в выходной сигнал высокого разрешения 4...20 мА или 0...10 В. С помощью 3 кнопок и светодиодного дисплея можно настроить диапазон измерения датчика, дисплей, выходы PNP-коммутации и демпфирование, а также установить поведение в случае сбоя и разблокировку быстрой настройки.
Функция:

• Система измерения уровня Hydrocont® S50 встроена в стенку емкости с измеряемой средой.
• Среда контактирует непосредственно с керамической мембраной датчика без использования жидкости-посредника давления и вызывает там прогиб мембраны из-за гидростатического давления среды.
• При максимальном прогибе мембрана контактирует с прочным керамическим носителем, благодаря чему мембрана без повреждений проходит через избыточное давление, например, 80-кратную номинальную нагрузку на датчик с диапазоном давления 0...50 мбар.
• Пропорциональный уровню заполнения сигнал давления керамической мембраны регистрируется процессором с высоким разрешением, регулируется в соответствии с настройками и преобразуется в выходной сигнал высокого разрешения 4...20 мА или 0...10 В.

С помощью 3 кнопок и светодиодного дисплея можно настроить диапазон измерения датчика, дисплей, переключающие PNP-выходы и демпфирование, а также установить поведение в случае сбоя и отменить быструю настройку.
Состояние переключения двух PNP-коммутирующих выходов сигнализируется одним светодиодом для каждого выхода.
