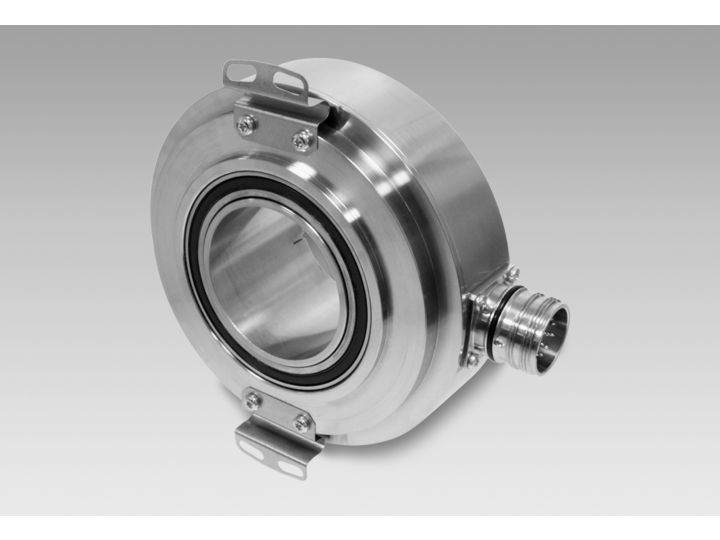

ITD61H00

  • ITD61H00
  • ITD61H00
Стоимость уточняйте у менеджера
Производитель: Baumer
Артикул: Л-0035953
Код производителя: ITD61H00
Запросить цену
Работаем с юридическими лицами, бюджетными организациями, ИП
По вопросам приобретения товара пишите на zakaz@lanfor.ru
Оплата по безналичному расчету согласно выставленному счету
Самовывоз - бесплатно, от 300 ₽ до пункта выдачи в Вашем городе, доставка от 500 ₽ "до двери"
Incremental encodersThrough hollow shaft ø30 to ø50 mm

  • Robust encoder in size ø120 mm
  • Precise optical sensing
  • Universal voltage supply 4.75…30 VDC
  • Output signal level TTL or HTL
  • Through hollow shaft ø30…50 mm
  • Pulses per revolution up to 10 000
  • B-side clamping
  • Stainless steel design (1.4305)

Technical data - electrical ratings
Voltage supply
  • 8...30 VDC
  • 4.75...30 VDC
Reverse polarity protection
  • Yes
Consumption w/o load
  • ≤100 mA
Pulses per revolution
  • 1024 … 10000
Reference signal
  • Zero pulse, width 90°
Sensing method
  • Optical
Output frequency
  • ≤300 kHz (UB = 5 VDC, at 4.75...30 VDC)
  • ≤160 kHz (UB > 5 VDC, at 4.75...30 VDC)
  • ≤300 kHz (at 8...30 VDC)
Output signals
  • A, B, N + inverted
Output stages
  • Push-pull short-circuit proof
Interference immunity
  • DIN EN 61000-6-2
Emitted interference
  • DIN EN 61000-6-3
Approval
  • UL 508 / CSA 22.2

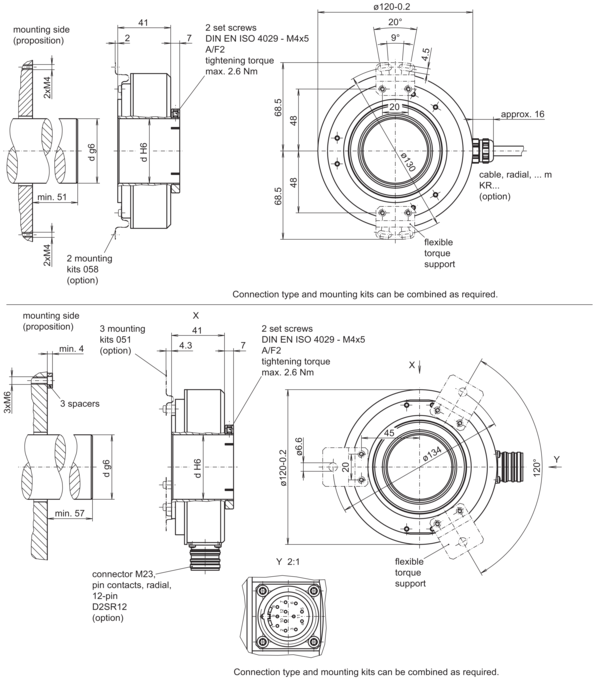

Technical data - mechanical design
Size (flange)
  • ø120 mm
Shaft type
  • ø30...50 mm (through hollow shaft)
Mounting kit
  • 051
  • 058
Protection DIN EN 60529
  • IP 54
Operating speed
  • ≤4000 rpm
Starting torque
  • ≤0,12 Nm (+20 °C)
Material
  • Housing: stainless steel
  • Shaft: stainless steel
Operating temperature
  • -20...+70 °C
Relative humidity
  • 90 % non-condensing
Resistance
  • DIN EN 60068-2-6 Vibration 10 g, 55-2000 Hz
  • DIN EN 60068-2-27 Shock 30 g, 11 ms
Connection
  • Cable 1 m
  • Connector M23 type 2, 12-pin
Weight approx.
  • 2000 g
Baumer_Encoders_DE-EN-FR_CoC_81189267.pdf
Baumer_ITD61H00_DS_EN.pdf
