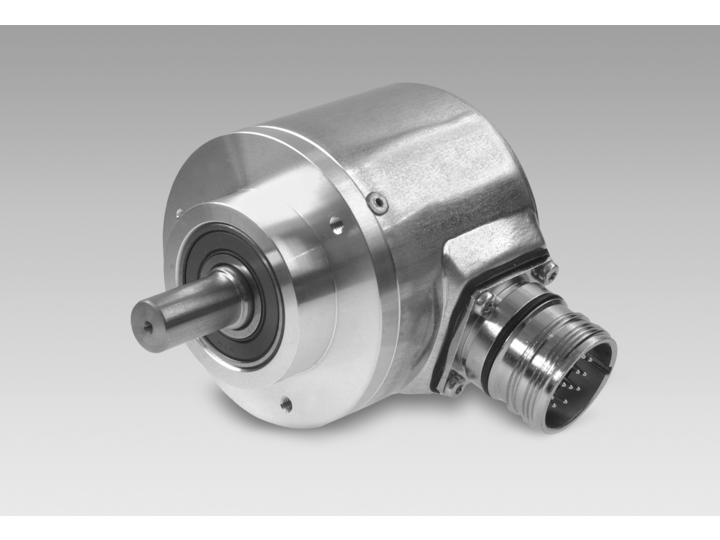

Incremental encodersSolid shaft with clamping or synchro flange
- Encoder with solid shaft ø10 mm or ø6 mm
- Optical sensing method
- Max. 5000 pulses per revolution
- Clamping or synchro flange
- Industrial standard
- Small profile depth
Technical data - electrical ratings
- Voltage supply
- 5 VDC ±10 %
- 10...30 VDC
- 4.5...30 VDC
- Consumption typ.
- 80 mA (5 VDC, w/o load)
- 60 mA (24 VDC, w/o load)
- 180 mA (4.5 VDC, w/o load)
- Pulses per revolution
- 10 … 5000
- Reference signal
- Zero pulse, width 90°
- Sensing method
- Optical
- Output frequency
- ≤200 kHz (24K)
- ≤300 kHz (05A/25W)
- Output signals
- A 90° B, N + inverted
- Output stages
- Antivalent
- Push-pull short-circuit proof
- Push-pull antiv. short-circuit proof
- Interference immunity
- DIN EN 61000-6-2
- Emitted interference
- DIN EN 61000-6-3
- Approval
- UL approval / E217823
Technical data - mechanical design
- Size (flange)
- ø55 mm
- Shaft type
- ø10 mm solid shaft (clamping flange)
- Admitted shaft load
- ≤40 N axial
- ≤60 N radial
- Flange
- Clamping flange
- Protection DIN EN 60529
- IP 42
- IP 65
- Operating speed
- ≤12000 rpm (IP 42)
- ≤6000 rpm (IP 65)
- Operating torque typ.
- 0,022 Nm (IP 42)
- 0,026 Nm (IP 65)
- Material
- Housing: steel
- Housing: aluminium (connection ‑A)
- Flange: aluminium
- Operating temperature
- -20...+85 °C
- Relative humidity
- 95 % non-condensing
- Resistance
- DIN EN 60068-2-6 Vibration 10 g, 10-200 Hz
- DIN EN 60068-2-27 Shock 50 g, 11 ms
- Connection
- Connector M23, 12-pin
- Cable 2 m
- Weight approx.
- 300 g
