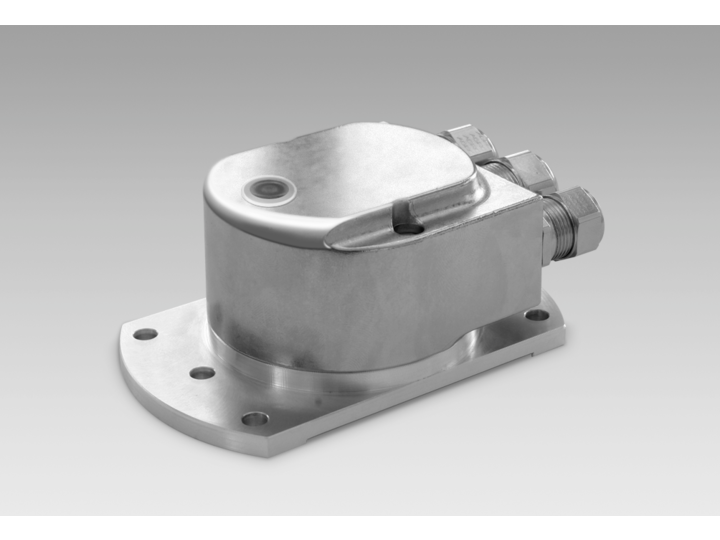

Inclination sensorsMeasuring range ±15°, ±30°, ±60°, 360°
- Inclination sensor / CANopen® / Profibus
- Measuring range two-dimensional: ±15°, ±30°, ±60°
- Measuring range one-dimensional: 360°
- Resolution: 0.001° to 1°
- Accuracy: ±0.1° to 0.2°
- Programmable parameters
- Protection max. IP 67
Technical data - electrical ratings
- Voltage supply
- 10...30 VDC
- Reverse polarity protection
- Yes
- Consumption w/o load
- ≤100 mA (24 VDC)
- Initializing time typ.
- 250 ms after power on
- Interface
- CANopen®
- Profibus-DPV0
- Device adress
- Rotary switches in bus cover
- Measuring range
- ±15°/±30°/±60° (two-dimensional)
- 360° (one-dimensional)
- Resolution
- 0,001 … 1 ° (measuring range 15°, 30°, 60°)
- 0,1 … 1 ° (measuring range 360°)
- Accuracy (+25 °C)
- ±0.1° (measuring range 15°)
- ±0.2° (measuring range 30°, 60°, 360°)
- Settling time max.
- 0,5 s
- Measuring cycle
- 10 Hz
- Code
- Binary
- Interference immunity
- DIN EN 61000-6-2
- Emitted interference
- DIN EN 61000-6-4
- Programmable parameters
- Resolution
- Preset and offset
- Diagnostic function
- Parameter error
- Status indicator
- DUO-LED integrated in bus cover
- Approval
- UL approval / E63076
Technical data - mechanical design
- Dimensions mounting plate
- 99 x 60 x 5 mm
- Protection DIN EN 60529
- IP 66 (connector M12)
- IP 67 (cable gland)
- Material
- Bus cover: zinc die-cast
- Base plate: aluminium
- Operating temperature
- -25...+85 °C
- -40...+85 °C (optional: only cable gland)
- Relative humidity
- 95 % non-condensing
- Resistance
- DIN EN 60068-2-6 Vibration 10 g, 16-2000 Hz
- DIN EN 60068-2-27 Shock 200 g, 6 ms
- Weight approx.
- 250 g
- Connection
- Cable gland
- Connector M12, 4-pin
- Connector M12, 5-pin
